로봇모델링 3일차(0508) - 137페이지

플랜트, 화학단지에 파이프

각종 통신선 지하매설시 관 설계시 이런 기법을 쓴다.





정면에서 지름 20의 원을 그리고

돌출을 140으로 해준다.



Ctrl + 4 우측면 보기







각도를 맞추었으면 수평선을 지워준다.





아래의 끝점을 데이텀으로 잡고

지름 20인 포로파일(원)을 만들고

스윕이나 돌출을 시켜준다.







스케치 종료 후

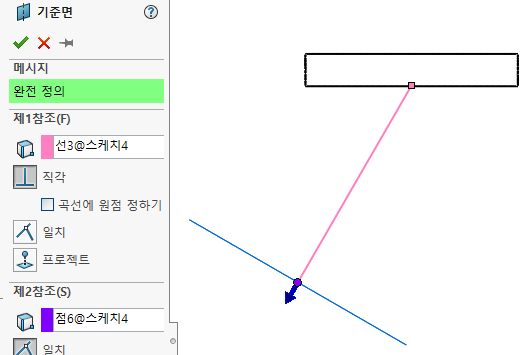

'참조형상-기준면' 클릭한다.

선을 먼저 클릭하고 끝점을 클릭해서 기준면을 만들어준다.





평면1에서 스케치로 들어간다.

반지름 10인 원을 그리고 스케치 종료한다.











스윕을 주면 아래와 같이 된다.













다른 방법으로 '보스-돌출' 기능을 이용해보자.
