CNC 선반가공프로그래밍 (2일차, 2020.04.27)

=== 동영상 시청 ===



공구의 이송속도가 각각 다르다.



Twelve spoke aluminium rim star high-speed milled on DATRON M8Cube

https://www.youtube.com/watch?v=zkILGmbb9qs



선반 + 밀링

선반작업



깊이를 많이 주고 옆으로 치고 들어갈 수 있고

깊이를 얇게 하고 위에서 들어갈지 작업자가 결정



머시닝센터에서 부가 축을 달아서 임펠러 제작할 수 있다.

측면 절삭량을 조금씩 주고 있다.



측면 절삭량 조금씩 깊이는 깊게, 날을 모두 사용한다.

https://www.youtube.com/watch?v=5koA0Yd9SFc











작업공정 및 CNC 선반 공구 선택하기

1. 각종 공구의 형상

(!) 공구 카달로그 활용

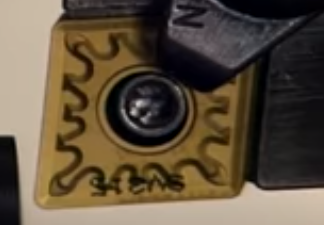

CNMG 황삭 바이트

CNMG는 각도가 큰것.



(2) CNC 선반 공구선정

최초에 닿는 부분을 인선이라 한다.



2. 절삭 공구의 선정조건

팁은 고온에서 견뎌야 한다. 늘어나는 성질(인성)

팁 교체방식이 드로우 어웨이(throw away) 방식.

팁은 초경합금으로 찍어내서 만들어낸다.



(1) 공구 재종

절삭 공구 - 고속도강, 초경합금... ...

(2) CNC 선반 공구 규격의 선정

가) 공구 홀더의 규격 선정 - 절삭력에 충분히 견딜 수 있는 홀더의 크기와 형상을 선정

나) 인서트 팁의 규격 선정



인선(실제 절삭이 일어나는 부위) 반지름 (TOOL NOSE RADIUS)

- 너무 뽀족하면 부러지기 때문에 곡면을 준다.

팁이 용도에 맞게 사용한다.

팁과 홀더의 형태가 맞아야 장착이 가능하다.

Cutting Tool Geometries Lathe and Mill SME

https://www.youtube.com/watch?v=bbMbFvsRTJo







칩브레이커 - 형태에 따라 칩의 모양이 달라진다.













칩이 잘게 떨어져 나갈 수 있게 해야 한다.

황삭에서는 말리면 안된다. 정삭은 괜찮다.















밀링, 팁이 여러개 있다. (선반은 날이 하나다)

팁이 버티는 량이 정해져 있다 여러개 있으니깐 이송속도를 높일 수 있다.



황삭팁 12(내접하는 크기)이므로 인선길이를 6mm정도로 한다.

절삭저항이 크면 떨림이 발생



3. 축 가공에 필요한 공구 선정

(1) 도면을 보고 작업 공정 선정

외경 막깍기 가공(황삭바이트) -> 외경 다듬질 가공(정삭바이트) -> 외경 홈 가공 -> 외경 나사가공



(2) 공구 선정

가) 인서트 팁 규격선정

CNMG (정삭)

각도 80도로 뽀족하다.

여유각 없다. N 타입

공차

칩 브레이커 - 양쪽 다 쓸 수 있다.



첫번째 자리 - 인서트 형상

두번째 자리 - 여유각

세번째 자리 - 공차

네번째 자리 - 칩 브레이커



12 04 08

첫번째 자리 - 내접 원의 크기

두번째 자리 - 인서트 두께

세번째 자리 - 노즈반경





EX) CNMG  04 08





나) 선반 외경용 툴 홀더 귝격 선정법

P C L N R



첫번째 자리 - 클램핑 방법

두번째 자리 - 인서트의 형태

세번째 자리 - 스타일 (각도 틀러진 형태)

네번째 자리 - 여유각 형태

다섯번째 자리 - 왼쪽에서 오른쪽 아니며 가운데에서 절삭...



25 25 M 12

첫번째 자리 - 잡아주는 샹크 높이

두번째 자리 - 잡아주는 샹크 길이

세번째 자리 -

네번째 자리 -





(다) 선반 내경용 툴 규격 선정법

(라) 툴 홀더의 규격 선정 설명

(마)





(3) 공구 선택

(가) 공구선택의 순서

  - 공작물의 가공부위 결정

  - 공작물의 크기와 황삭 가공량에 따라 기종을 선정

  - 공정을 구분 (1차 2차...)

     각 공정별 클램핑 부위를 결정하고 지그를 결정한다.

     클램핑 부위의 폭과 두께를 결정하고 척킹(CHUCKING) 압력을 상상하면서 절입량을 결정.

     각 공정의 가공부위 결정

  - 각 공정의 공구를 선정한다.







길고 얇은 소재 가공하기(Processing long and thin materials)[쌩초보를 위한 CNC터닝/턴밀]

https://www.youtube.com/watch?v=QZJEVyugoEM

2점 방진구를 이용한 긴소재가공(Long material processing using two-point support anti-vibration)[쌩초보를 위한 CNC터닝/턴밀]



M코드를 이용한다.  M코드 -> 공압 솔밸브를 움직이게 한다.  공압을 제어해서 -> 회전 운동 제어한다.

지그를 제작해서 긴 소재의 1/3 지점을 받혀준다.

https://youtu.be/Ww28ucHrLQE?t=713





내경 깊은홈 가공(Machining inner diameter deep groove)[쌩초보를 위한 CNC터닝/턴밀]

https://www.youtube.com/watch?v=0aCfNN8DskY







(나) 도면을 보고 공구를 선정
