마이크로미터(영어: micrometer)는 나사의 원리를 이용하여 길이를 정밀하게 측정하는 도구이다.

외경 마이크로미터 중 제일 작은 것이 0 ~ 25mm를 측정할 수 있다. 또한, 25mm 간격으로 마이크로미터의 크기가 다르다. 내경마이크로미터나 그루브 마이크로미터의 경우도 비슷하다.





측정방법

1. 마이크로미터의 엔빌과 스핀들의 측정부분에 이물질을 제거하여 치수오차가 발생하지 않도록 함.
2. 측정물을 마이크로미터의 엔빌에 축 직각으로 정확히 맞춤
3. 레칫스탑(Ratchet Stop)을 딸깍 소리가 날 때까지 정확히 돌리되 스핀들이 공작물에 닿기 전에는 천천히 돌려 관성에 의해 스핀들이 돌아가지 않도록 함.
4. 눈금을 읽을 때는 슬리브의 어미자의 눈금을 먼저 읽고 버니어의 아들자의 눈금을 추가로 읽어 더함.
5. 슬리브의 눈금은 위쪽이 1mm간격으로 표시되어 있으며 5mm마다 굵은 선으로 표시되어 있고, 슬리브의 아래쪽에는 위쪽눈금 사이마다 0.5mm를 표시하는 눈금이 새겨져 있음.
6. 버니어의 눈금은 1회전시에 0.5mm를 표시하는 것으로써 실제치수 측정시 0.1mm마다 눈금에 숫자가 새겨져 있다.

출처 : 위키백과

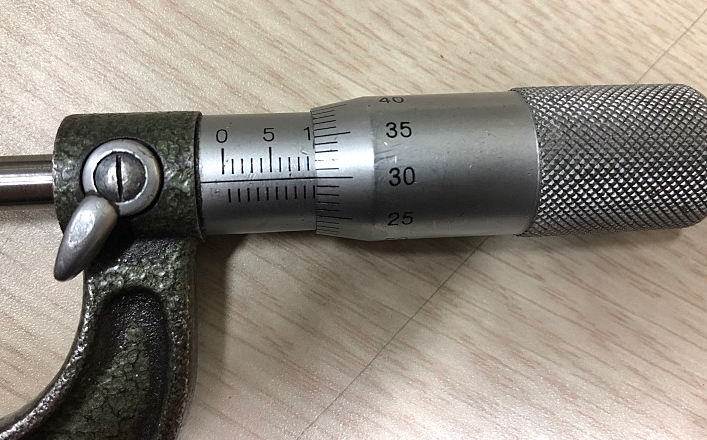

1. 왼쪽 위 어미자의 눈금을 읽는다(1단위) -> 9

2. 왼쪽 아래 아들자의 눈금을 읽는다(0.5단위) -> 0.5

3. 어미자 아들자 사이의 선과 래치스톱 쪽 일치하는 눈금 -> 0.3



모두 합하면 : 9 + 0.5 + 0.3 = 9.8mm
