생산자동화 기능사 - 과제7번 모델링 뷰꺼내기 (cad study-솔리드웍스 )

반응형

지금까지 만든 7번 모델링 두개를 도면화하기 위해

이전에 만들어 놓은 '도면만들기'파일(도면2.SLDDRW)을 열기한다.



[도면 파일]

도면2.SLDDRW
0.02MB

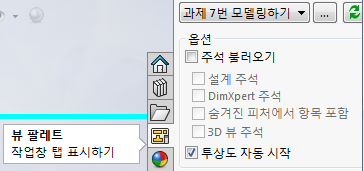

오른쪽 화면의 '뷰 팔레트' 파일을 클릭

'...'을 눌러 입체도 파일 '과제 7번 모델링하기'를 읽어온다.



선택한 모델링에 대한 뷰의 정보들을 꺼내 놓는다.

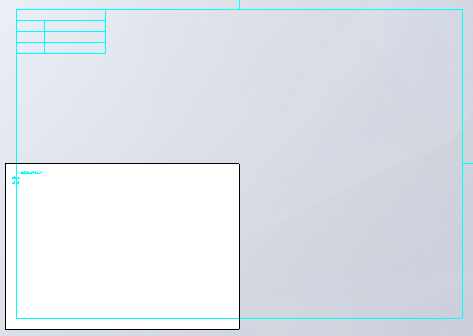

그리고 화면을 보면 시트의 양식이 사이즈가 맞지 않게 된다.

이유는 모델링이 크기 때문에 2:1로 양식을 솔리드웍스가 제안을 한 것이다.





화면의 왼쪽 밑에 시트에 우클릭 - 속성 클릭 (배율을 1 : 1)로 수정한다.

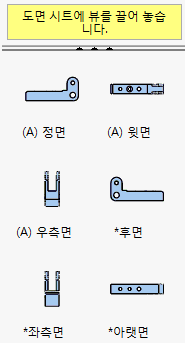

시트의 크기가 맞아졌으면 뷰팔렛트에 있는 정면도를 꺼내온다.

우측면도 평면도를 꺼낸다.

그런데 크기가 작다 (현재 1:1로 되어 있어서 그렇다)





크기를 조정하고 싶으면

왼쪽 '도면뷰1' 클릭 - 위에 있는 'Property Manager' 클릭, 배율을 2:1로 한다.



아래와 같이 배율이 커졌다.

다음은 입체도 2개를 꺼내와야 한다.





'뷰팔렛트'에 들어가서 '등각보기' 뷰 하나를 꺼내 놓는다.



입체도형도 크기를 2:1로 해준다.

표시유형은 '모서리 음영 체크'를 클릭한다.













다음은 반쪽짜리 모델링을 불러온다.

'뷰 팔레트' - '과제 7번 모델링 반쪽 자르기'를 읽어온다.



뷰 팔레트의 '*현재' 뷰를 끌어온다.

뷰의 크기와 표시유형을 변경해준다.

그런데 아직 원하는 형상이 나오지 않았다.

현재도 뷰 입체도 뷰

입체도를 원본 도면과 같이 꺼내오는 방법은 여러가지가 있는 듯하다.

하지만 그 방법대로 잘 안되어서 그냥 화면에서 꺼내 봤다.

'*현재' 뷰에서 원하는 뷰를 꺼내올 수 있다.



이전과 같이 입체뷰의 크기(2:1)와 표시유형(모서리 음영 체크)을 설정한다.









그리고 단면부위에 해칭선을 넣어야 한다.

'영역 해칭/채우기' 클릭 - 단면 클릭

해칭선의 폭이 넓기 때문에 속성 값을 2로 변경



선이 굵게 나온다. 선의 종류를 '윤곽선'에서 '가는 실선'으로 바꿔준다.

(화면 왼쪽 밑)





중요한 작업이 남았다.



- 정면도와 우측면도, 평면도에 숨은선이 있다.

- 정면도의 단면 작업이 남아 있다.

- 단면 작업 후 중심선 작업을 한다.



원본 도면

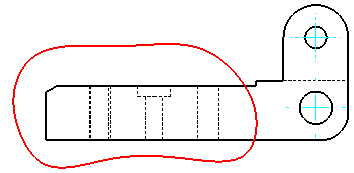

정면도를 클릭하고 왼쪽의 은선표시를 누른다.

정면도 숨은선 표시
평면도 숨은선 표시
우측면도 숨은선 표시

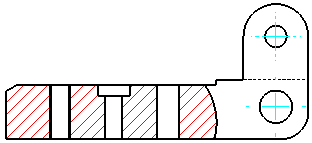

정면도로 와서 '뷰 레이아웃-부분단면도' 클릭

단면도 표시 할 부분을 그려준다.

들어가는 깊이는 전체 깊이가 10mm이므로 5를 입력한다.



단면 작업 이후에는 반드시 중심선 작업을 해주어야 한다.

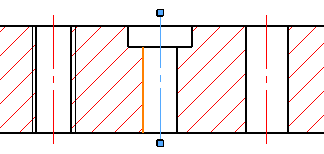

'주석-중심선' 클릭

선을 넣을 곳 양쪽을 클릭해주면 중심선이 들어간다.

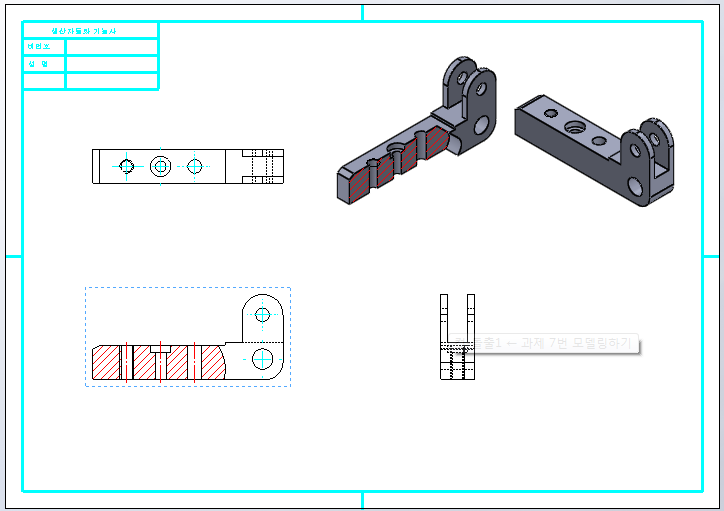

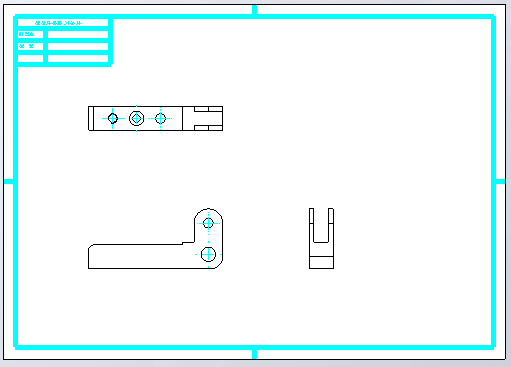

[완성 도면]



[작업 파일]

도면2.SLDDRW
0.15MB
