이번 시간에는 소형레버 에어척의 부품들을 결합하는 어셈블리 작업을 해 보았다.

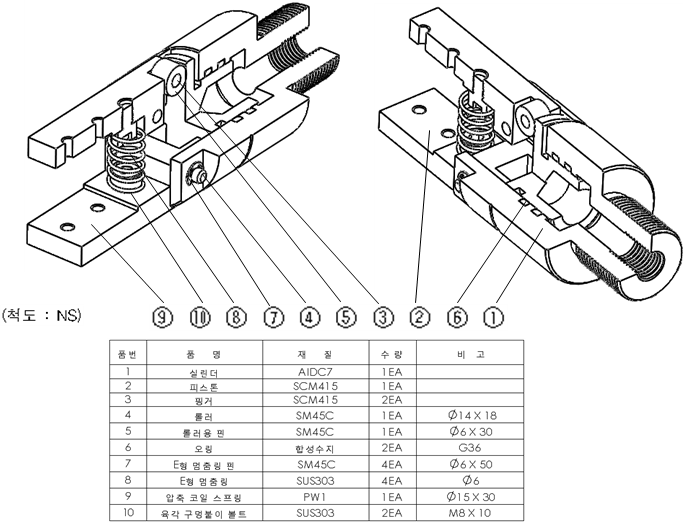

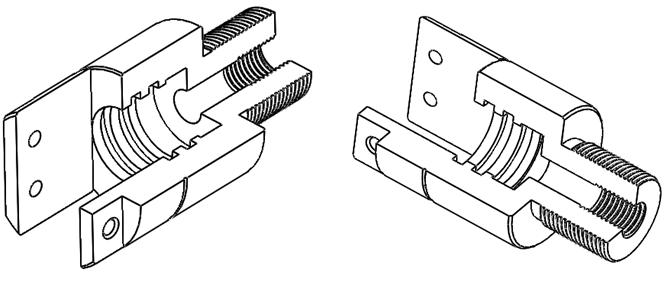

이렇게 조립된 어셈블리에 대한 단면도를 제작하고 제출하였다.
그리고 시간이 좀 남아서 어셈블리를 분해하고 다시 재결합하는 작업을 해 보았다.
처음 하는 작업이라 분해의 순서가 약간 틀렸다.
중간단계의 부품 그룹이 먼저 분리되고 하위 부품이 나중에 분리가 되는 순서로 되어야 한다.
아래 영상에서 보면 부품이 각각 따로 분리된다.
솔리드웍스의 애니메이션 기능을 활용한 영상이다.

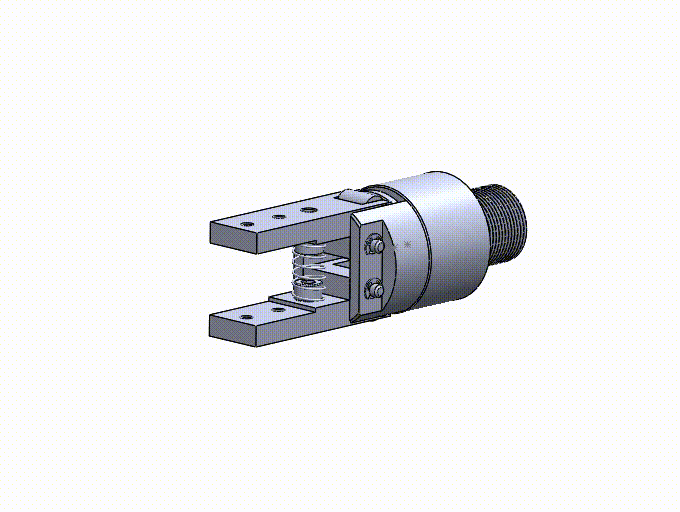

에어척 분해 후 조립과정

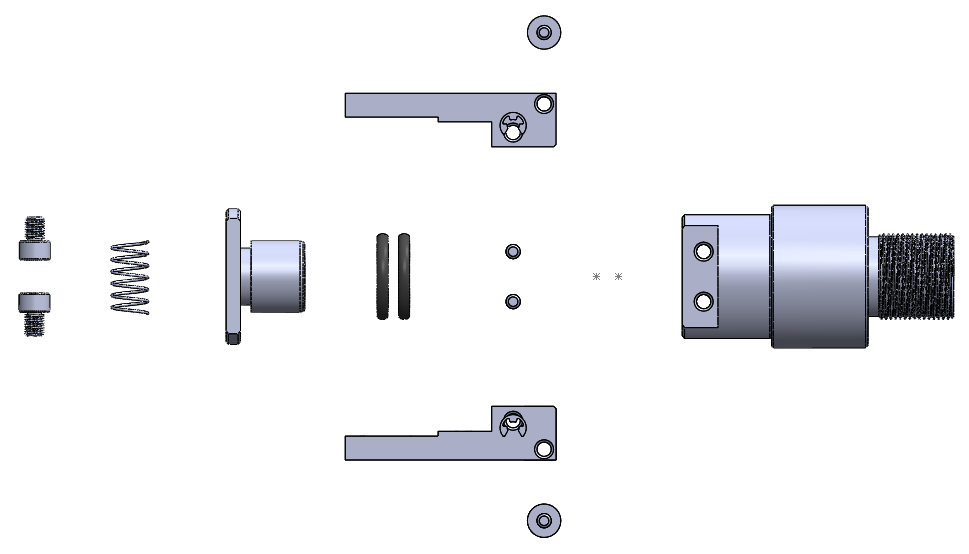

측면에서 본 모습

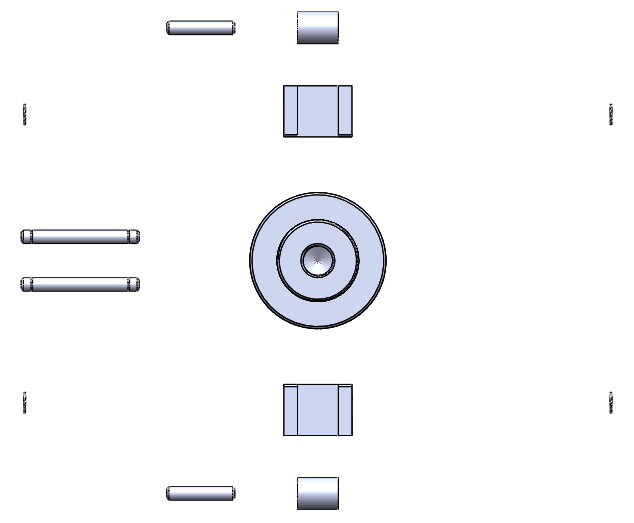

위에서 본 모습
다음 시간에는
사출금형 판금, 몰드,
용접구조물에 대해 알아본다.
