로봇모델링 4일차(0515) - 과제평가

반응형

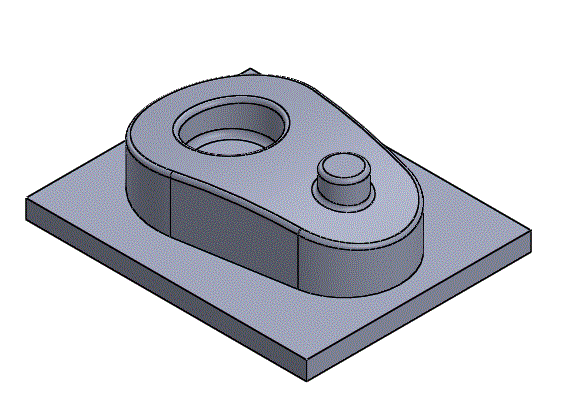

모델링 과정!


초기 데이텀(기준)을 윗면으로 잡고 스케치한다.

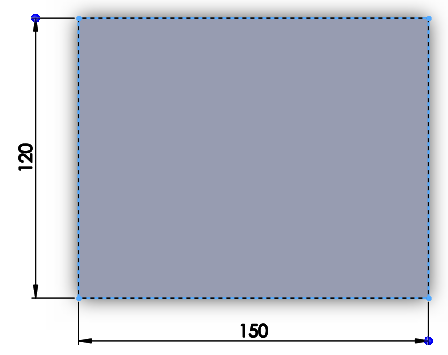

먼저 철판 형상이 될 사각형을 스케치하고 돌출보스 10을 준다.

스케치시 코너 사각형으로 그리는데 원점에서 우측 위쪽 방향으로 그려준다.

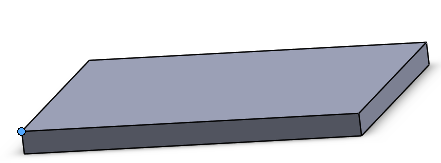

스케치 종료 후 돌출-보스를 할때 방향은 아래의 표시를 참고한다.

기준면 아래로 돌출시킨다는 뜻이다.









파란색 점은 원점 좌표이다







이제 위쪽의 둥근 형상을 작업을 해본다.

철판 위면에 돌출된 형상을 먼저 스케치 해도 된다.

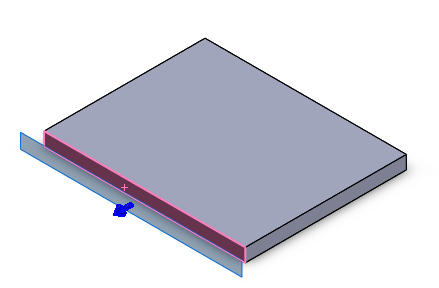

일단 '참조형상-기준면' 선택 - 붉은 면 클릭하면 아래와 같이 나타난다.









기준면이 바닥형상의 중간에 오기 위해

방향을 반대로 하고(오프셋 뒤집기) 깊이 60mm(오늘쪽 변의 길이 120mm)를 준다.















기준면이 작게 나타나는데 넓게 확장시켜준다.













평면1을 지정해서 스케치 선택하고 작업을 한다.

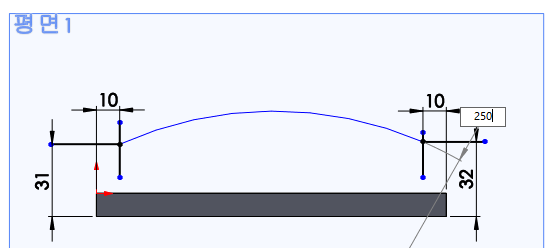

바닥면과 수평인 수평선 2개를 긋고 높이 31mm, 32mm를 주고

바닥면과 수직인 수직선 2개를 긋고 안쪽으로 들어가는 깊이를 10mm씩 준다.











수직 수평선이 만나는 교차점을 기준으로 작업을 한다.

요소잘라내기로 안쪽으로 나온 선들을 삭제해준다.





3점호로 교차점을 연결한다.

각도는 250도로 한다.









*** 지금 하고 있는 작업은 서피스 모델링 방법으로 접근하고 있다.

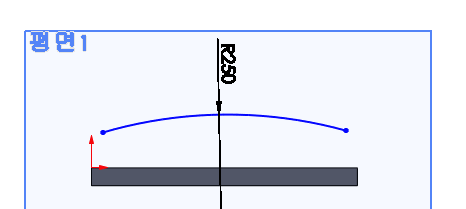

3점호 반지름 250





그려진 3점호에서 연장선을 긋는데

임의의 사선을 긋고 '요소늘리기'를 클릭한다.

오른쪽 왼쪽 같은 방식으로 작업을 해준다.



연장된 선은 이 후에 돌출컷을 위한 스케치 작업시 편리한 작업을 위한 것이다.











나머지 선들은 모두 삭제한다.









평면1은 숨기기한다.

윗면으로 가서 스케치를 시작한다.

두개의 원을 스케치하고 치수로 구속을 시켜준다.













음영된 수치는 중복이 된 부분이다.

치수 설정을 하지 않아도 되겠다.





두 원을 연결하는 접선을 그리고 tan 조건을 부여한다.

안쪽의 선들은 삭제하고 스케치 종료를 한다.











스케치한 형상을 돌출시킨다. 높이를 40정도로 준다.













지금부터는 서피스 모델링을 한다. (곡면이 나온다.)

Ctrl + 1로 정면보기한다.





오른쪽 측면도를 보면 수평면으로 보인다.

임의의 선을 아래와 같이 그려준다.



시작과 끝점은 이전에 연장한 선의 끝점으로 한다.











돌출컷 작업을 할때 방향은 '중간평면', 깊이는 100mm로 넓게 한다.









돌출컷 후의 모습







이제는 돌출된 곡면 안쪽으로 파인곳과 돌출된 면을 작업한다.

기준면을 아래와 같이 원점에서 10만큼 떨어진 곳에 만들어준다.







새로 만들어진 기준면(평면2)에서 작업을 한다.

현재 기준면(평면2)는 원점에서 10만큼 떨어져 있으므로 바닥으로부터 20만큼 떨어져 있다.

이제 원을 스케치하고 돌출컷을 시켜준다.

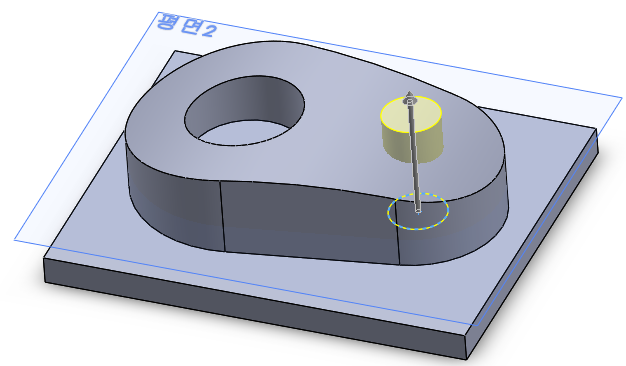

다시 기준면(평면2)을 잡고 돌출할 원을 스케치 하고 작업을 한다.

돌출작업이 종료되면 '평면2'는 숨기기 한다.











필렛을 3만큼 준다.













그리고 다른곳도 같은 필렛 작업을 해야 한다.

반복작업이 있는 경우 '최근 명령'을 활용한다.

'마우스 우클릭 - 최근명령 - 필렛'을 선택하고 작업할 곳을 지정한다.














이상으로 모델링 작업은 끝났다.



** 잠깐 여기서 재질을 티타늄으로 바꾸어 보자.

재질 창이 실행이 잘 안될 수 있다.












도면 작업을 해본다.

용지 크기는 A3로 한다.

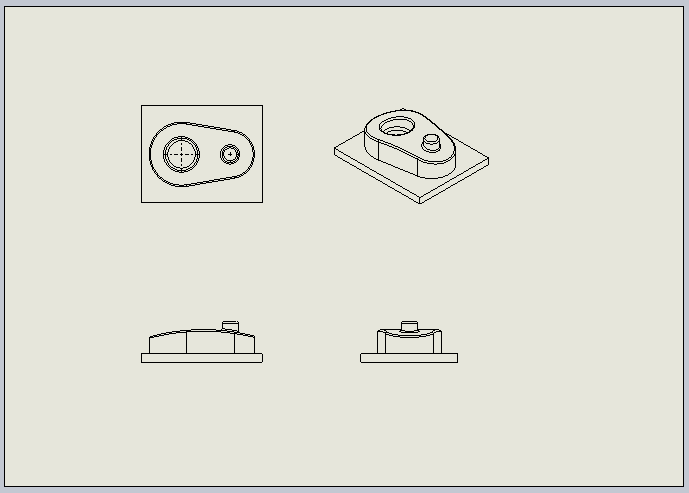

도면으로 불러오면 아래와 같이 나타난다.











모델뷰들이 너무 작다.

왼쪽의 디자인 트리에서 배율을 1:1로 조정해본다.

표시유형은 은선없음으로 체크한다.

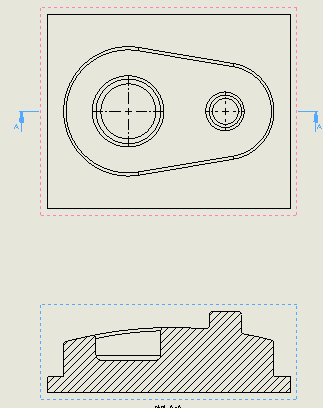

자 이제 단면도를 적용해 본다.

평면도를 가지고 섹션 A-A를 만들어 본다.





평면도를 선택하고 단면도를 클릭한다.

단면을 할 부분(중심 부분)을 클릭 - 확인 - 아래쪽으로 드래그 한다.

기존의 정면도는 삭제를 한다.











여기까지 하고 2D 데이터를 오토캐드파일로 내보내서 오토캐드에서 작업을 하겠다.






솔리드웍스에서 캐드로 변환하면 원의 지름값을 넣을 수 없다. (직선 부분은 치수를 넣을 수 있다.)

이때는 아래와 같이 한다.

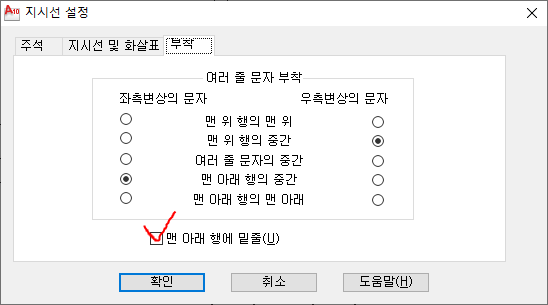

단축키 LE - 설정 S 클릭

Leader Line <지시선 : 인출선>

( DS도 확인 )



선을 클릭해서 60도 정도로 인출을 하고 꺽이는 곳에서 클릭

F8 클릭(선을 수평으로) - 1입력(살짝 띄움) 후

엔터 엔터 엔터 3번 입력한다.

그러면 문자 형식 창이 뜬다.

'%%C80'을 입력







%%C (파이)

%%P

%%D







*** 원의 양쪽에 화살표 나오게 하는 방법

단축키 D를 누르고 '맞춤'에서 아래를 세팅한다.




2D 변환 파일 완성본
