디지털 회로 수업_6일차 (200527)



NOR 게이트 회로

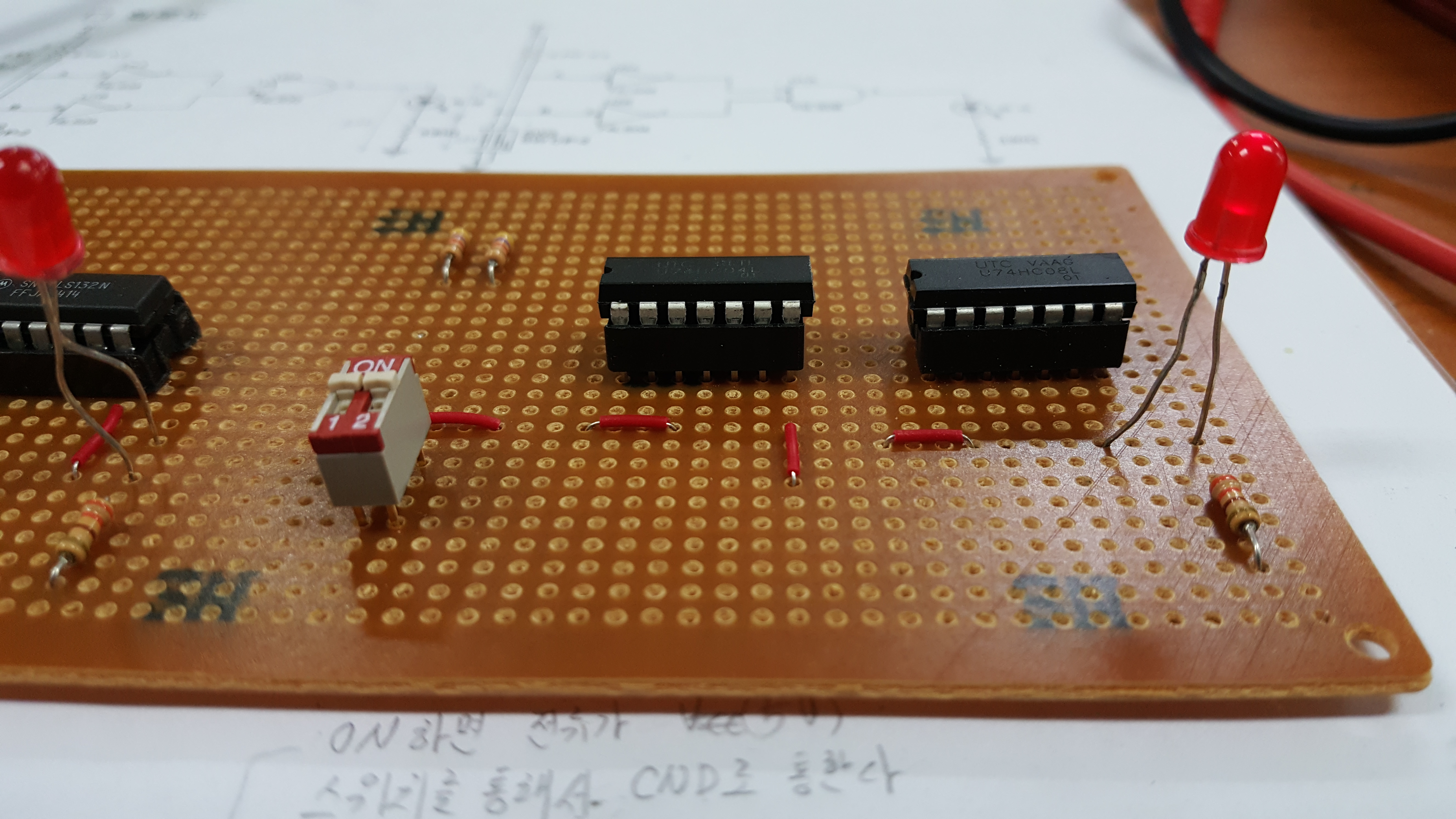

초기 부품 배치







LOW-LOW                               LOW-HIGH                               HIGH-LOW                              HIGH-HIGH









LOW - LOW 일때 LED 점등







A	B	C	D	E	F	LED 점등	논리판정
L	L	4.99	4.99	4.77	2.7	ON	H
L	H	0	4.99	0	0	OFF	L
H	L	5	0	0	0	OFF	L
H	H	0	0	0	0	OFF	L
