로봇모델링 5일차(0521) - 151 (얼음상자 만들기)

중간 칸막이 (리브)



초기 데이텀은 윗면으로 하고 스케치한다.

중심사각형으로 스케치한다.

단위는 mmgs로 한다.

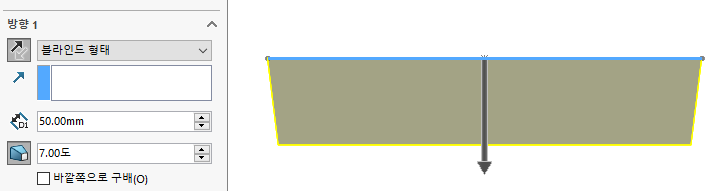

돌출보스를 하는 동시에 구배주기를 7도로 한다.









두께 2mm만 남기고 가운데 살을 모두 제거해 본다.



피처-셀을 클릭하고 2mm로 설정, 윗면을 클릭 - 확인을 한다.











리브(칸막이) 작업을 한다.

리브는 바닥에서 높이 40까지만 칸막이 하고 있다.



칸막이 작업을 할 데이텀을 잡는다.

기준면 설정을 윗면에서 10mm 아래로 잡는다.











기준면(평면)에서 스케치 작업을 한다.

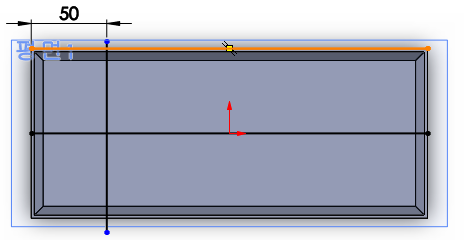

가로선과 세로선을 긋는다. 세로선은 50만큼 떨어지게 그리고

수평선을 아래와 같이 위 아래 두개를 긋는다.









위 아래 튀어 나온 선들을 제거해 준다.

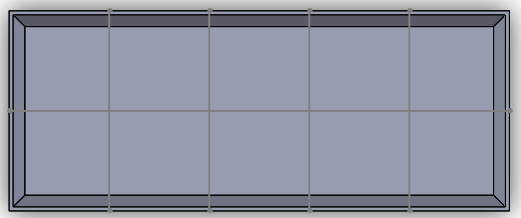

세로 선을 스케치 패턴으로 갯수 4개로 한다.

아래의 숫자는 스케치의 수이다.



















위쪽 아래쪽 수평선을 삭제한다.













다음은 보강대 작업을 한다.

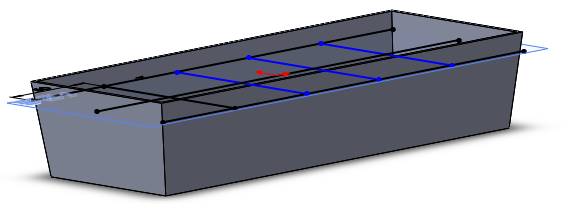

리브가 될 선을 클릭한 상태에서 '보강대'를 클릭한다.











다음은 바닥면 작업을 한다.









내부모습을 보기 위해 은선보기를 해보자







바닥과 옆면에 쉘을 적용해보자













완성된 모델이다.
