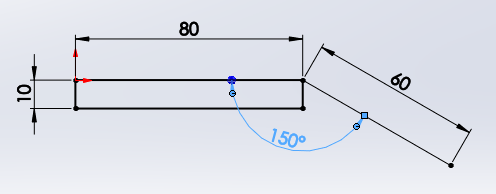

정면에서 스케치 작업을 한다.
돌출을 반대방향으로 60을 준다.
윗 면으로 가서 스케치한다.
구멍가공마법사를 이용해서 4곳에 작업을 해준다.
스케치 면에 점을 4곳에 찍어서 구속을 시켜준다.
중앙의 가로 보조선은 숨기기한다.
스케치 종료 후 구멍가공마법사를 클릭한다.
구멍유형은 - 구멍, 규격 - KS, 유형 - 나사 여유값,
구멍스펙은 크기 - M8, 사용자정의크기 - 8M, 관통
직선홈은 돌출컷으로 관통해준다.
완성된 모델링
