글로파PLC_소변기 문제(센서감지, 타이머)

수업일자: 2020.01.21



[요구사항]

- 센서에 사람이 감지되면 2초 후에 물이 3초간 나온다.

- 센서에 사람 감지가 OFF되면 즉시 물이 나오고 3초 후에 정지한다.



[타임차트]

[요구사항 변경]

물내림은 램프로 대체

센서가 작동하면 1초 후에 빨간불이 들어온다.

빨간불이 5초 동안 나오고 꺼진다.

사람이 빠지면 물이 3초 동안 나온다.

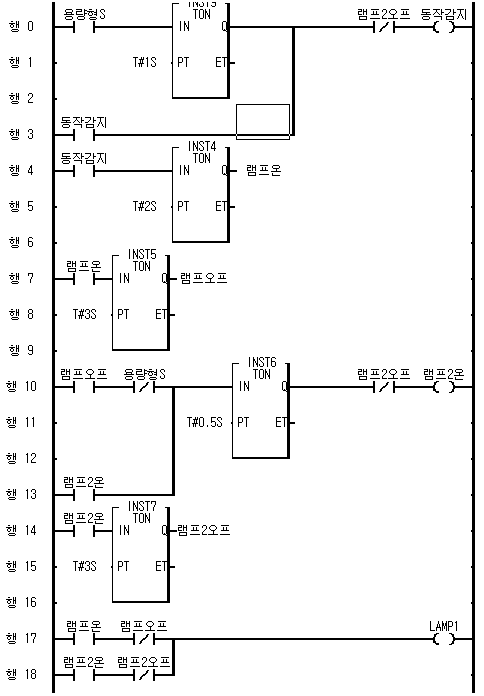

---------------------- 개선전

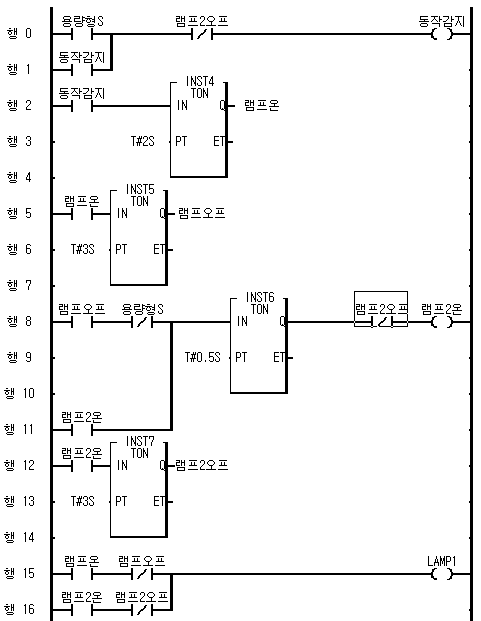

---------------------- 개선 후

---------------------- 버그 개선
