생자 실기 solidworks 15번 모델링 + 도면 작업

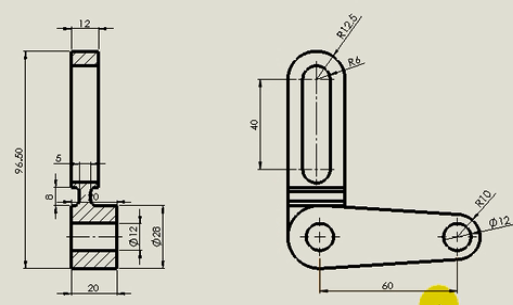

작업도면





모델링 과정



1. 솔리드 작업

정면에서 스케치작업을 아래와 같이 한다.





스케치 종료 후 돌출보스를 한다.

방향은 중간평면, 길이는 20









뒷면으로 가서 아래와 같이 스케치 한다.







스케치 종료 후 돌출보스를 한다.

방향은 블라인드 형태(반대방향), 길이는 12









다시 뒷면에서 아래와 같이 스케치 한다.









스케치 종료 후 돌출컷으로 관통을 한다.

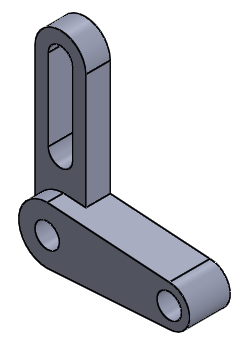

관통 후 등각보기를 해본다.

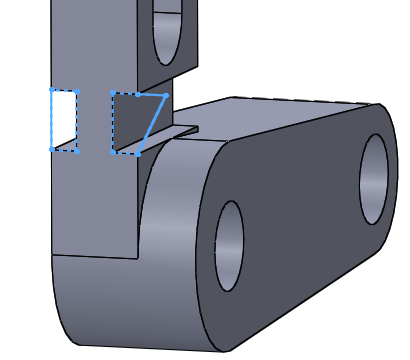

왼쪽 면으로 가서 아래와 같이 스케치 한다.











스케치 종료 후 돌출컷으로 관통을 한다.

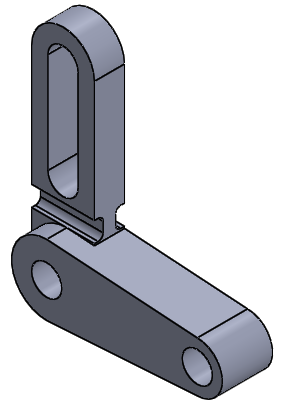

관통 후 등각보기를 해본다.

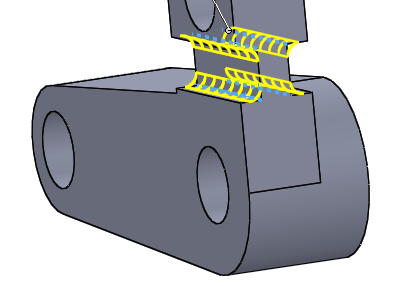

안쪽 각진 4부분에 필렛을 2만큼 준다.

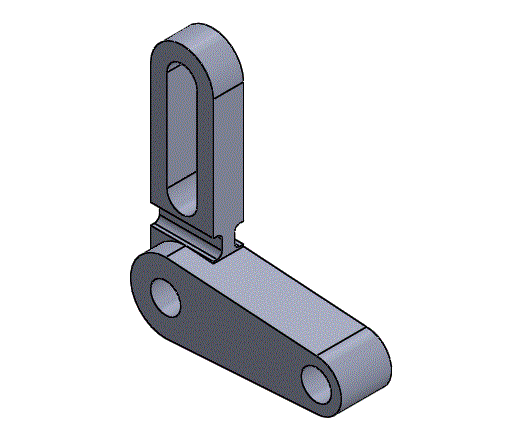

[완성 모델링]





[작업 파일]

생자_실기_solidworks_15번.SLDPRT

0.11MB



















[작업 파일]







2. 도면 작업







[도면 파일]
