어셈블리 분해 및 해제하기

각 부품을 모델링한다.

부품을 어셈블리 화면으로 불러온다.

메이트 조립 조건 정의하기

어셈블리 분해 및 분해 해제하기

분해 지시선 스케치하기

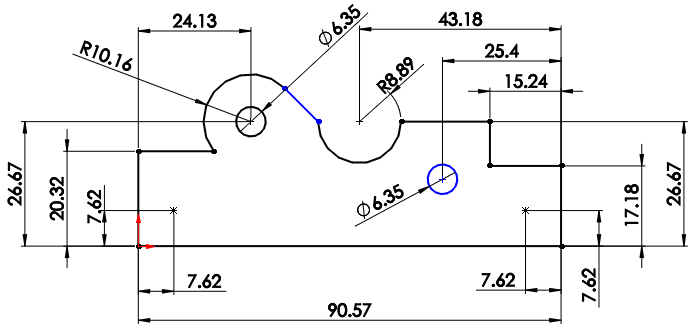

1. Clamp_Base





돌출보스를 방향은 '양쪽평면' 깊이는 21.59로 한다.











형상의 위에서 스케치를 한다.

왼쪽부분을 사각형으로 돌출 컷을 한다.

세로 11.43 x 가로는 39.74로 사각형을 스케치하고 돌출컷을 해준다.

(사각형은 그리기 편한 중심 사각형으로 그린다. 가로는 두 배로 해준다)



스케치종료 후 돌출 컷을 해준다.

아래쪽은 깊이 (20.32-11.43)만큼, 위쪽은 관통을 시켜준다.









오른쪽 부분의 돌출 컷 작업을 한다.

먼저 사각형으로 스케치를 할때

가로의 길이를 오른쪽 라인에서 35.56만큼 떨어지게 하고

세로는 11.43로 큰 사각형을 그려준다.

중간에 수직선을 왼쪽에서 20.32(35.56-15.24)만큼 떨어진 곳에 그려준다.

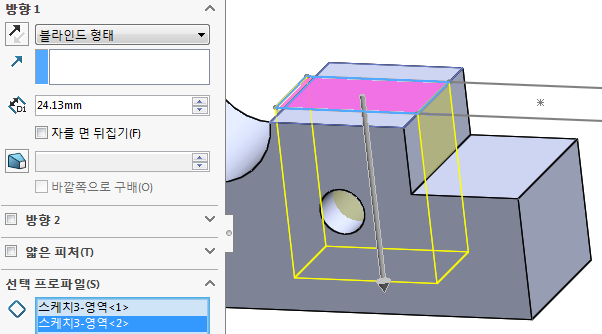

스케치 종료 후 돌출컷을 방향은 블라인드로 아래로 깊이는 24.13으로 작업해준다.

돌출 컷 작업 후 스케치가 사라지므로 디자인 트리에서 찾아서 보이기를 해준다.

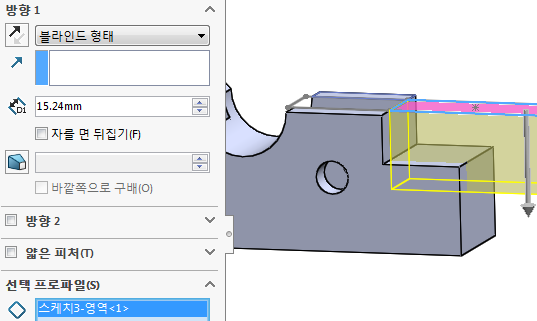

이번에는 오른쪽 사각형 부분을 돌출컷해준다.

방향은 아래쪽 블라인드 깊이는 15.24로 해준다.











현재까지의 모델링한 모습이다.

형상의 깊이가 부분적으로 다름을 주의하자.













2. Clamp_Cap





3. Clamp_Shaft

어셈블리.SLDPRT

0.06MB







4. Clamp_Nut







5. Clamp_Pin
