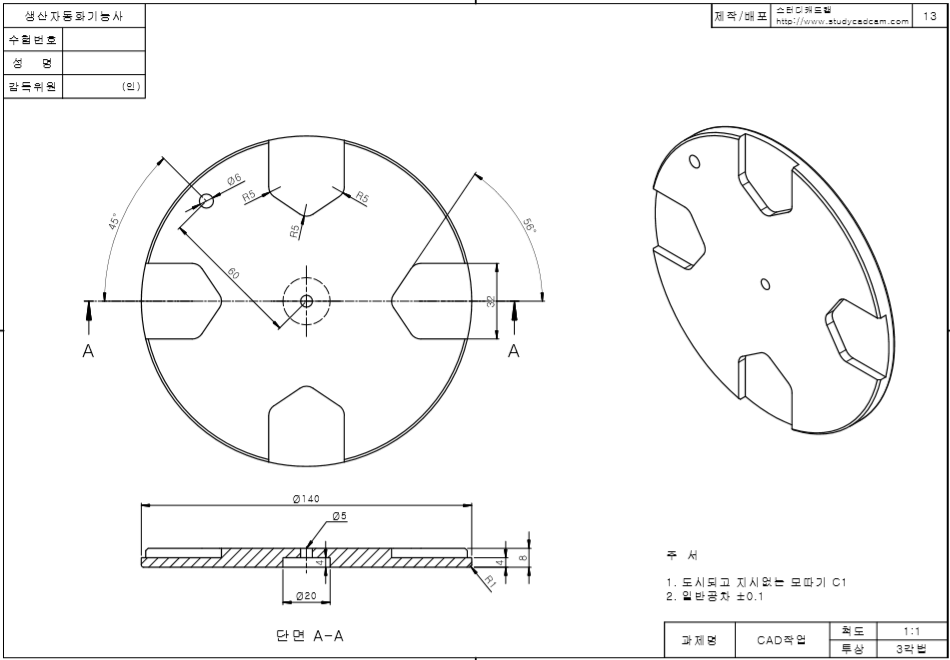

생산자동화기능사 CAD작업(13번) 모델링

정면을 초기 데이텀(기준면)으로 잡는다.

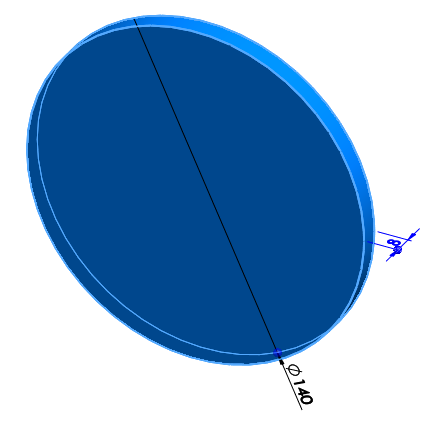

지름 140인 원을 스케치하고 돌출을 8만큼 적용한다.

수평선으로 중심선을 긋고

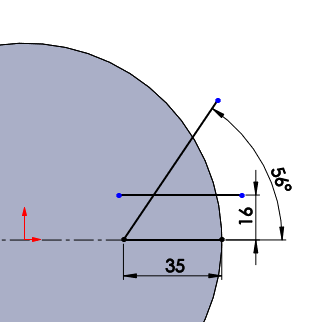

중심선과 원이 만나는 점으로 부터 길이 35인 선을 그린다.(치수는 도면에 나오지 않음)

그리고 각도 56도인 선을 그린다.

중심선과 16만큼 떨어진 곳에 수평선을 그린다.

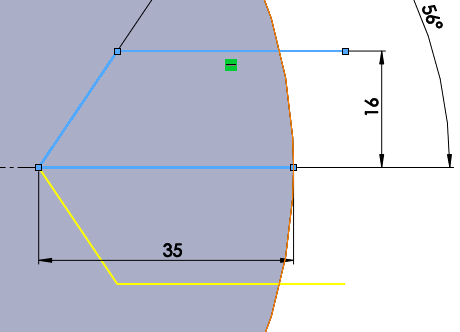

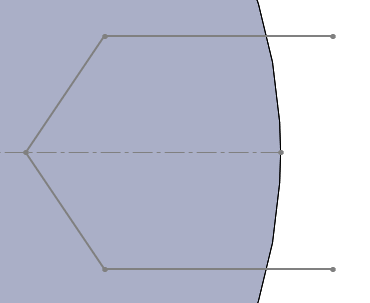

필요없는 부분을 삭제하고 아래와 같이 대칭 복사를 해준다.

대칭복사 후에 중앙의 수평선과 치수들 모두 숨기기 또는 삭제를 한다.

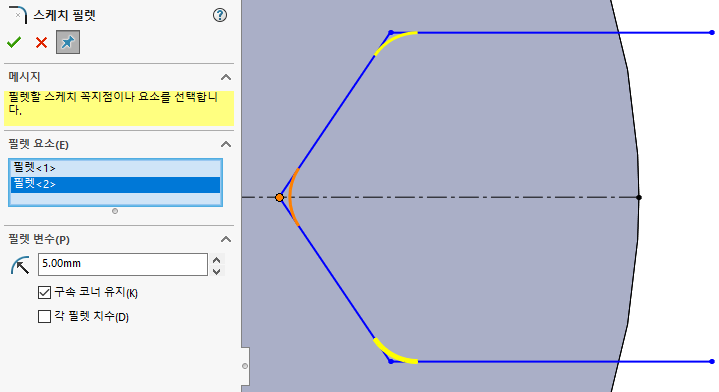

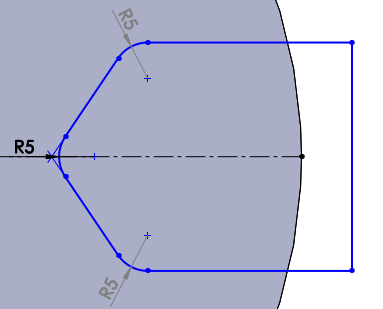

세 곳에 필렛 작업(5mm)을 해준다.

필렛 작업이 끝나면 돌출컷을 하기 위해 폐곡선으로 만들어 준다.

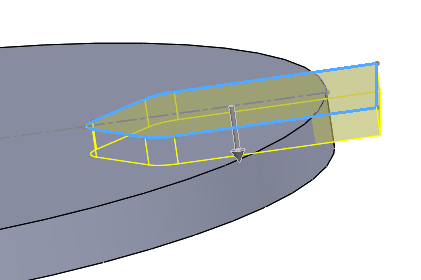

스케치를 종료하고 돌출컷 4를 적용한다.

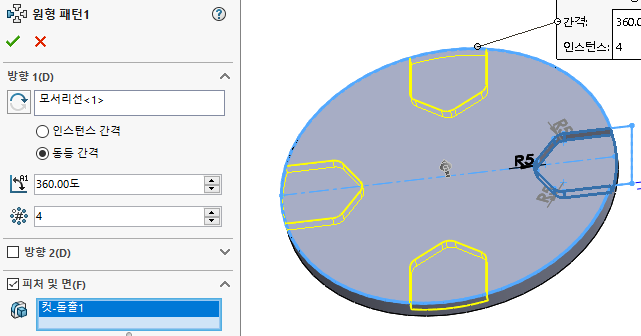

돌출컷된 부분을 원형패턴으로 패턴 복사를 아래와 같이 해준다.

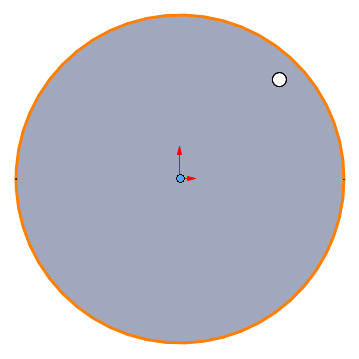

왼쪽 위에 지름 6인 원을 그리고 관통시켜주는 작업을 해야 한다.

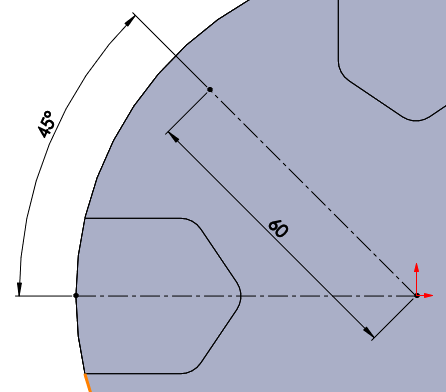

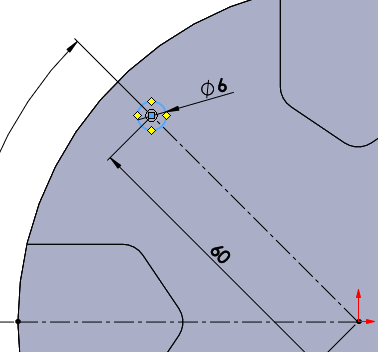

수평 중앙선을 긋고 45도 각도를 길이 60mm인 보조선을 그어준다.

보조선 끝에 지름 6mm인 원을 스케치하고 관통을 시켜준다.

이번에는 형상의 뒷면으로 가서 카운터보어 작업을 해주어야 한다.

스케치로 중앙에 점을 찍고 구멍가공마법사를 호출한다.,

구멍유형 카운터보어를 선택하고

사용자 정의 크기를 체크하고 도면에서 주어진 수치를 적용시킨다.

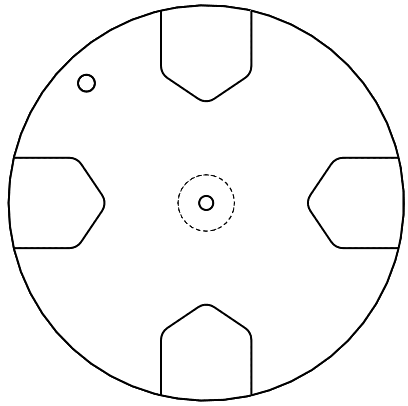

정면에서 보았을때의 형상이다.

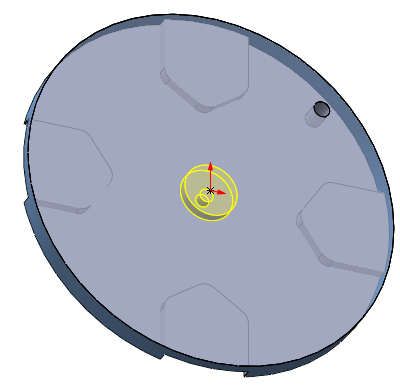

'은선표시'로 보면 중앙에 카운터 보어로 작업한 형상이 보인다.

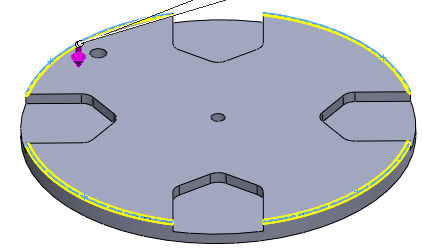

마지막으로 모따기 1을 적용하고 모델링을 완성한다.

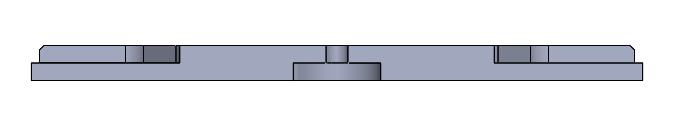

단면 보기를 하면 아래와 같다.

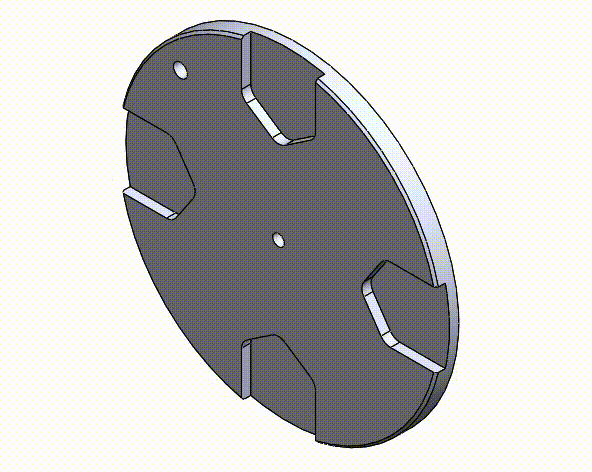

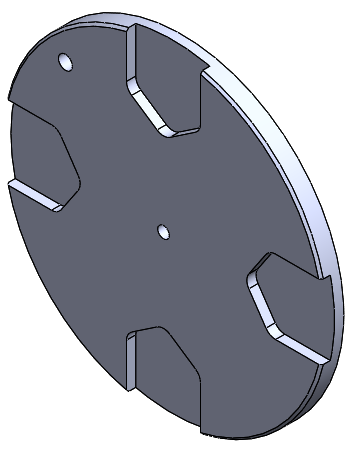

완성된 모델링

솔리드웍스 작업파일

파트13번.SLDPRT
