승강기 운전 제어회로 구성 - 도면 1번 (2020.05.06)

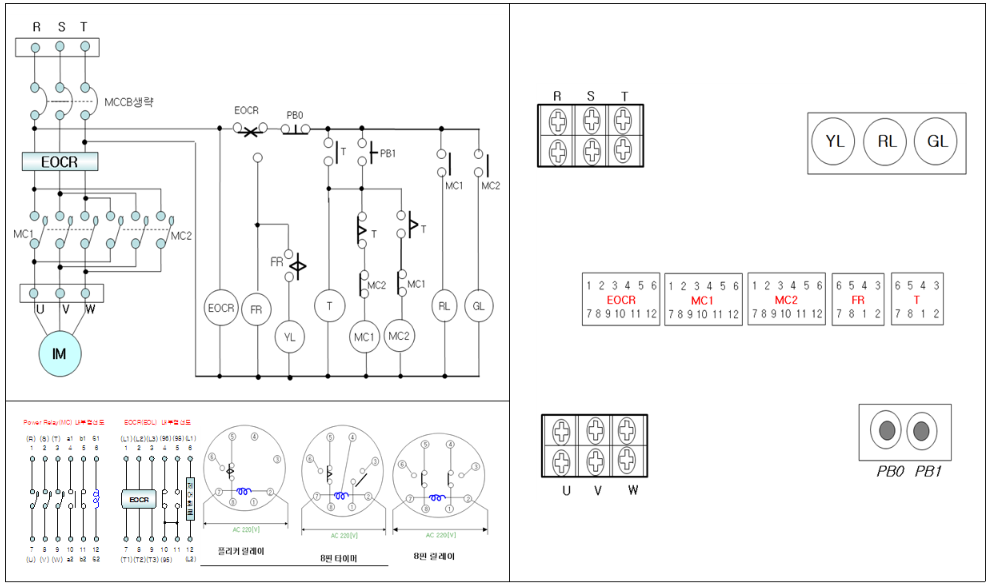

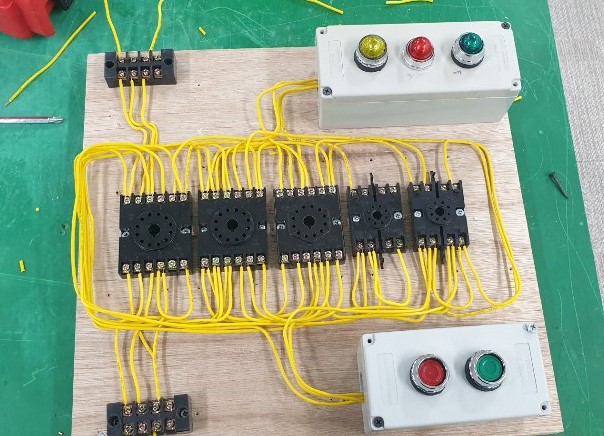

1번 도면









https://www.youtube.com/watch?v=h8aYkSh0uKc





>>> 동작 설명



녹색 버튼을 누르면 MC1이 동작하여 정회전을 한다.

이때 적색 램프가 점등된다.



타이머에 의해 정해진 시간이 지나면

MC1의 정회전은 멈추고 (적색 램프 소등)

MC2가 동작하여 역회전을 한다. (녹색 램프 점등)



동작 중에 적색 버튼을 누르면 동작은 즉시 멈추고 램프도 모두 소등된다.



동작 중에 EOCR의 TEST 버튼을 누르면 동작 중인 램프는 꺼지고

황색램프만 깜빡인다.
