생자 실기 solidworks 14번 모델링 + 도면 작업



예제 도면



모델링 과정



1. 솔리드 작업

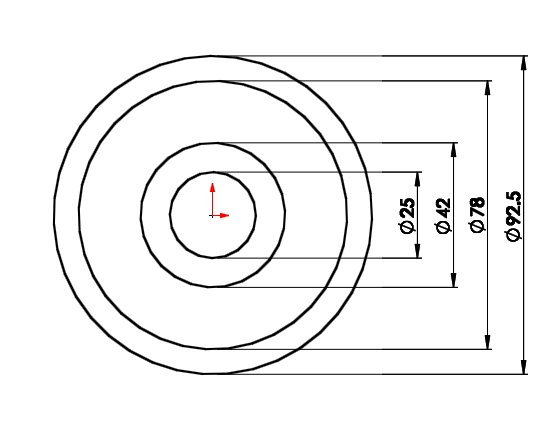

정면을 잡고 아래와 같이 스케치한다.





스케치 후 안쪽 도넛 형상을 돌출보스한다.

중간평면, 길이는  42mm

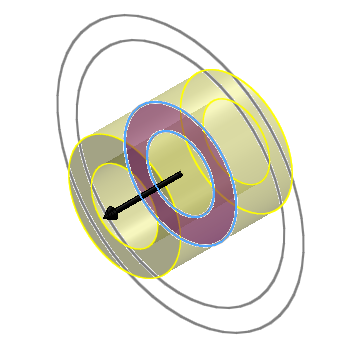

바깥쪽 도넛 형상을 돌출보스한다.

중간평면, 길이는  28mm











다시 정면에 있는 면을 잡고 아래와 같이 스케치한다.

피치원(P.C.D)지름을 100, 이끝원 지름을 106으로 한다.

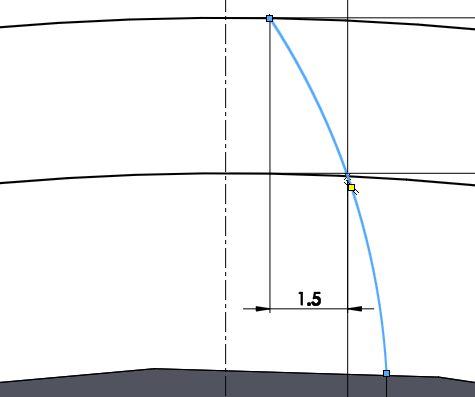

기어의 이 모양을 스케치 하기 위해

중심선 오른쪽으로 점을 3군데 찍어둔다.

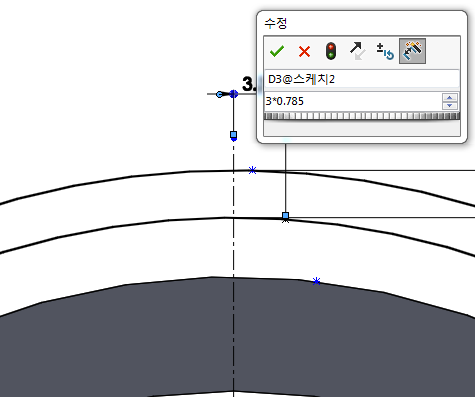

중심선에서 두번째 점까지 거리는 3*0.785(=2.36mm)로 한다.

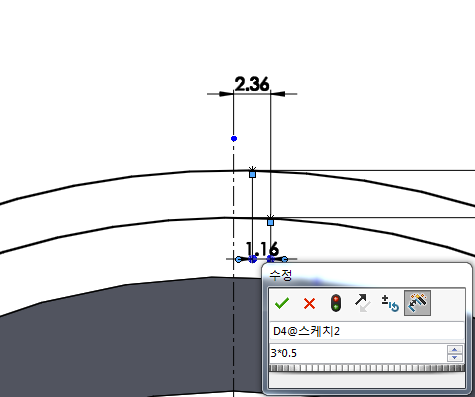

첫 번째 점과 두번째 점까지 거리는 3*0.5(1.5mm)로 한다.







두 번째 점과 세 번째 점까지 거리는 3*0.25(0.75mm)로 한다.











3점을 '3점호'로 연결한다.

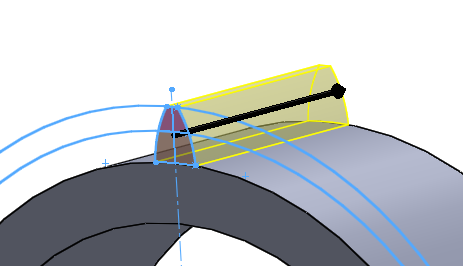

대칭복사를 해주고 돌출보스를 해준다. 방향은 '다음까지'로 한다.











돌출 후의 모습이다.

기어의 이 모양이 하나 완성되었다.

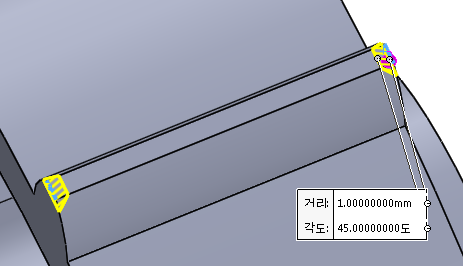

기어의 이 끝부분에 필렛을 1mm준다.

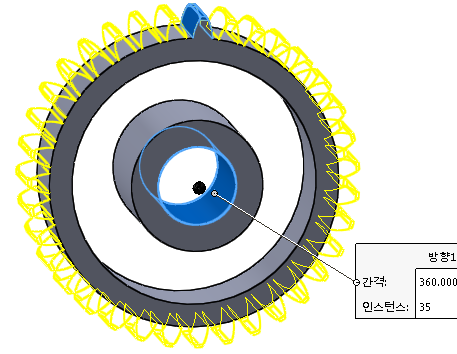

이렇게 만든 모양을 원형패턴 주어야 한다.

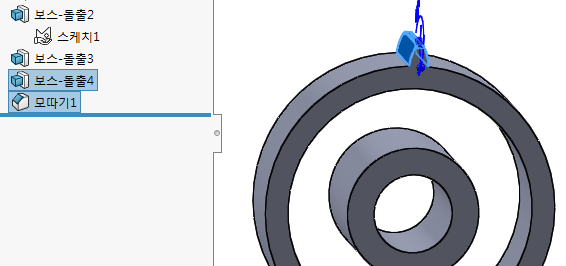

작업의 순서는 먼저 작업된 부분(돌출, 모따기)을 선택한다.









회전할 피처를 선택된 다음 '원형패턴'을 누르고

방향을 안쪽 원기둥 형상의 안쪽 면을 선택해준다.

각도는 360도, 갯수는 35

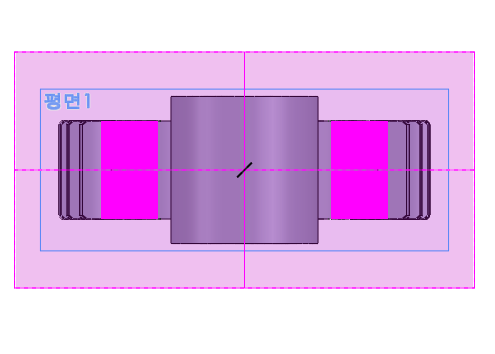

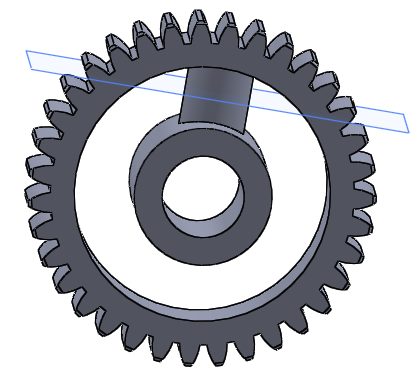

바깥쪽 기어와 안쪽 원과 연결하기 위해 기준면을 잡는다.

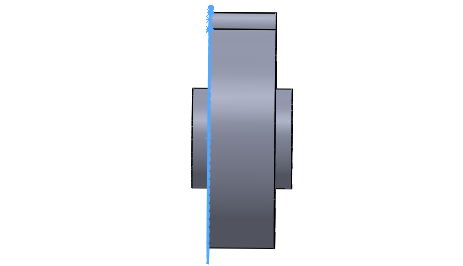

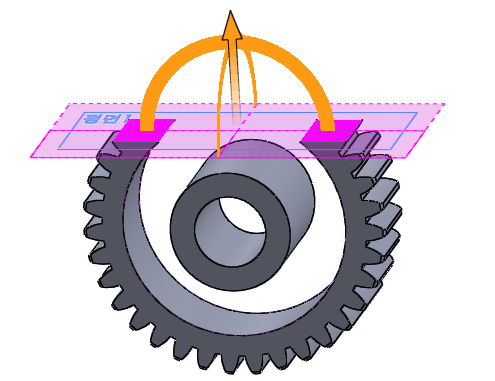

윗면을 선택 - '참조형상-기준면' 클릭









기준면(평면1) 위치에서 단면도를 만들고 다음작업을 해보자.

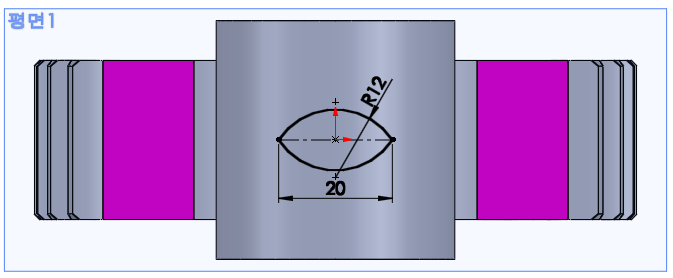

단면 부분에 기둥형상을 스케치한다.

돌출을 위쪽 방향으로는 '다음까지' 아래쪽 방향은 '곡면까지'를 선택해준다.

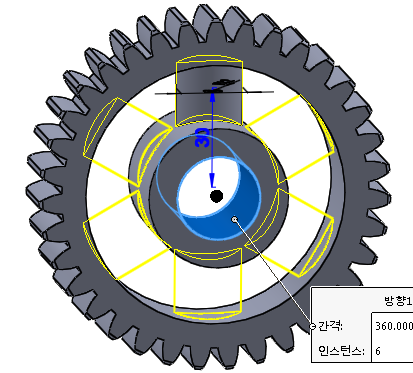

만들어진 형상을 회전복사를 한다.

원형패턴 - 방향은 안쪽 원의 면 선택, 각도 360도, 갯수 6

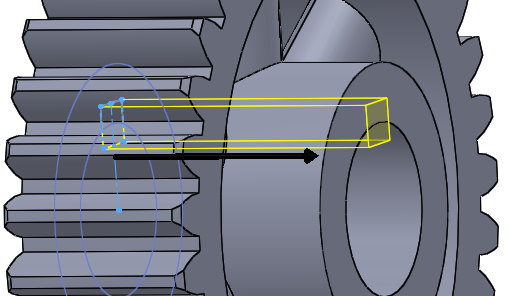

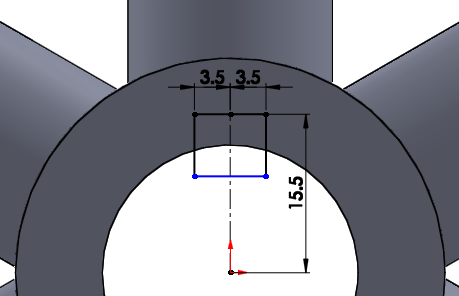

다음은 '키'가 들어갈 부분을 작업한다.

아래와 같이 스케치하고 돌출을 시켜준다.

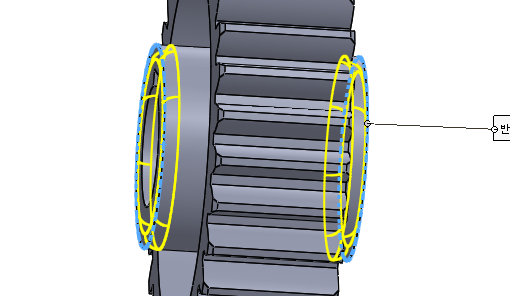

안쪽 원의 모서리에 필렛을 3을 준다.







안쪽 원과 기둥에 접하는 모서리에 필렛 1mm을 준다.

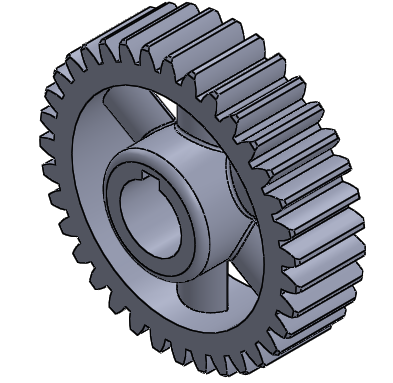

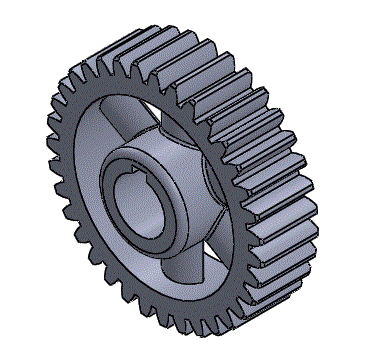

[완성 모델링]





[작업 파일]

생자_실기_solidworks_14번.SLDPRT

0.63MB





2. 도면 작업



정리중 ~~~



[도면 파일]
